在現代化工業生產，特別是化工、冶金、食品、制藥等行業中，原料的精準配比是保證產品質量、提高生產效率、降低能耗與成本的關鍵環節。傳統的配料方式依賴人工操作，存在精度低、穩定性差、勞動強度大、難以追溯等弊端。隨著工業自動化技術的飛速發展，集散控制系統（Distributed Control System, DCS）以其高可靠性、強實時性、靈活的擴展性和集中管理、分散控制的特點，為構建先進的自動配料監控系統提供了理想平臺。本文旨在探討基于DCS的自動配料監控系統的設計原理、核心架構及其在實際工業中的應用價值，以期為相關領域的工程實踐提供參考。

一、 系統設計原理與核心架構

基于DCS的自動配料監控系統是一個集過程控制、實時監測、數據管理和報警于一體的綜合性自動化系統。其設計遵循“集中管理、分散控制”的原則，將配料過程的各個單元（如儲料倉、給料機、稱重傳感器、混合設備等）作為獨立的控制節點，通過DCS網絡進行集成與協調。

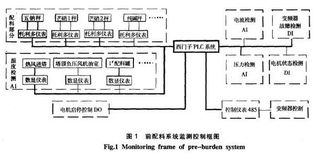

1. 系統層級結構：
- 現場設備層： 由各類傳感器（如重量、流量、料位傳感器）、執行器（如變頻電機、氣動閥門、螺旋給料機）和稱重儀表構成，負責完成物理量的測量與具體動作的執行。

• 過程控制層： 這是系統的核心，由DCS的控制站（或過程站）組成。每個控制站負責一個或數個配料單元的閉環控制（如PID控制），實時處理來自現場設備的數據，并根據預設的配方和邏輯，精確控制給料設備的啟停與速度，確保配料精度。

• 監控操作層： 由DCS的操作員站和工程師站構成。操作員站提供圖形化的人機界面（HMI），實時顯示工藝流程、設備狀態、配料參數、趨勢曲線和報警信息，支持配方下發、批次啟停、手動干預等操作。工程師站用于系統組態、邏輯編程、參數整定和系統維護。

• 信息管理層（可選）： 通過數據服務器與企業資源計劃（ERP）、制造執行系統（MES）等上層管理系統集成，實現生產計劃接收、配料數據上傳、質量追溯和報表生成等功能。

2. 關鍵功能模塊設計：
- 配方管理模塊： 支持多配方靈活編輯、存儲與調用，可包含原料種類、目標重量/流量、允差范圍、加料順序與工藝參數。

• 稱重控制模塊： 采用“快-慢-點動”的階梯式加料策略，結合PID算法，以克服物料沖量等因素的影響，實現高精度定值投料。

• 順序控制模塊： 協調多個配料秤及后續混合、輸送設備的動作順序，實現全流程自動化。

• 實時監控與報警模塊： 對設備狀態（運行、故障、就緒）、配料偏差、倉庫存量等進行持續監控，一旦超限立即聲光報警并記錄，指導操作人員快速處理。

• 數據記錄與報表模塊： 自動記錄每一批次配料的實際數據、操作日志、報警歷史，并可生成各類生產統計報表和質量分析報表。

二、 系統應用優勢與實施要點

應用優勢：
1. 高精度與高一致性： DCS的快速采樣和精確控制能力，能將配料誤差控制在極低范圍內（如±0.1%），確保批次間產品質量高度穩定。
2. 生產效率顯著提升： 全自動流程減少了人工干預和等待時間，可實現24小時連續、高效生產，縮短了生產周期。
3. 資源節約與成本降低： 精準配料減少了原料浪費，同時降低了因配比錯誤導致的廢品率和能耗。
4. 可追溯性與質量管理： 完整的電子化生產記錄，使得從原料到成品的全過程可追溯，有力支持了質量體系（如GMP、ISO）認證與管理。
5. 操作安全與勞動環境改善： 系統可處理有毒、有害或高溫物料，避免了人工直接接觸風險，改善了工作環境。
6. 靈活性與可擴展性： DCS的模塊化設計便于根據生產線變化增加新的配料工位或調整工藝流程。

實施要點：
- 前期規劃： 需明確工藝需求、配料精度要求、設備選型（特別是稱重傳感器的精度與穩定性）以及與現有系統的接口方案。

• 系統集成： 確保DCS與各類現場智能儀表（如稱重變送器）之間的通信穩定可靠，通常采用標準協議如Modbus、Profibus-DP等。

• 控制算法優化： 針對不同物料的特性（如流動性、粘附性），優化加料控制參數，是保證精度的關鍵。

• 人機界面友好性： HMI設計應直觀易懂，關鍵信息突出，報警分級明確，方便操作工快速掌握和應對。

• 培訓與維護： 對操作和維護人員進行系統培訓，建立完善的預防性維護制度，保障系統長期穩定運行。

三、

在《國際工業設備商訊》所關注的工業自動控制系統裝置領域，基于DCS的自動配料監控系統代表了當前流程工業智能化升級的一個重要方向。它將離散的配料操作整合為一個有機的、受控的連續過程，不僅實現了對“工業食糧”的精準把控，更通過數據驅動，為企業提質、降本、增效和數字化轉型提供了堅實的技術基礎。隨著DCS技術本身與物聯網、大數據分析的進一步融合，未來的自動配料系統將更加智能、自適應，成為構建智能工廠不可或缺的核心單元。
